Amplificador / Receptor Stanton SR3030

Por fin puedo publicar una de las puestas a punto más laboriosas que he acometido en los últimos meses, un nuevo trabajo para el El País de los Trastos Viejos que esperemos tenga una pronta salida. Se trata de un amplificador - receptor de dimensiones generosas, de fabricación española, bajo marca Stanton, modelo SR-3030. Es toda una singularidad porque no he sido capaz de averiguar si este equipo guarda alguna relación con la firma Stanton americana, o si se pagaron alguna clase de royalties por el uso del nombre. La cuestión es el logo es diferente, aquí teneis una instantánea de la trasera del equipo con la identificación correspondiente.


La cuestion es que se trata de un equipo posiblemente fabricado a finales de los años 70 o comienzos de los 80, de construcción muy robusta y buena factura. Al abrirlo se puede contemplar la placa de amplificador de salida y un generoso transformador para la alimentación.


En esta foto también podemos contemplar abajo una serie de portalámparas vacíos, donde debían estar insertas las bombillas para la iluminación del dial, que es distribuida por una placa de metacrilato que también se puede apreciar.

Precisamente el primer problema se detectó en la placa de potencia citada, siendo precisa la sustitución de todos los transistores de salida, ya que existía un importante cortocircuito. Tras este primer paso el amplificador comienza a funcionar si bien hay que seguir resolviendo otros inconvenientes que a continuación se detallan.

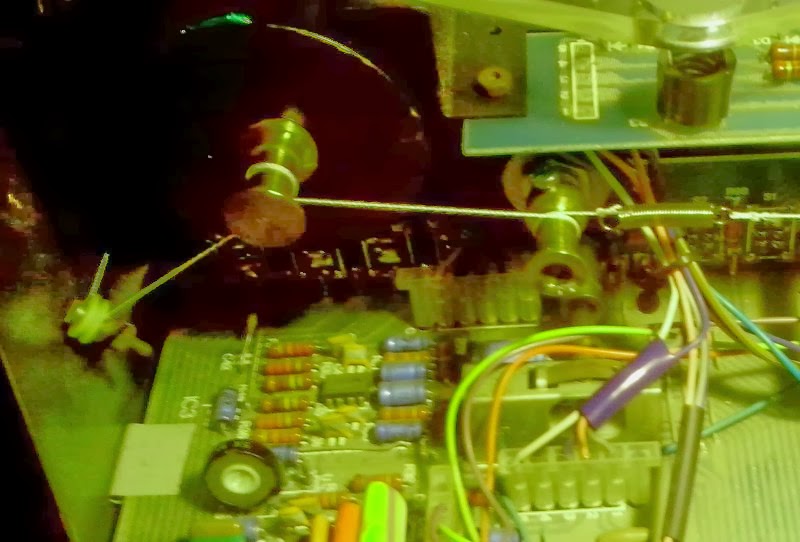

El primero es la inexistencia de cuerda en el dial de sintonía, que hubo de ser instalada de nuevo tras una labor de pensamiento concienzudo sobre como estaba trazada. Así queda puesta en los ejes del mando y del control, con su correspondiente muelle tensor.


Además, para poder instalar la aguja de dial y la misma cuerda, fue necesario desmontar todo el frontal del equipo, lo que resultó ser bastante complicado porque los mandos estaban pegados con pegamento a los ejes y controles. Aqui una vista del mismo tras la retirada del frontal y con la aguja instalada.


Puesto en marcha el sintonizador, la FM resultó ser de una sensibilidad y claridad de recepción exquisitas, en la actualidad no nos encontramos sintonizadores así, y la calidad de sonido del amplificador muy buena. Pero aquí no terminaba el trabajo, debido a un golpe, la antena de ferrita de AM estaba rota, tal como veis.


Así queda tras colocar un nucleo de ferrita nuevo y con su protección correspondiente, el alojamiento permite ser orientado para la máxima sensibilidad de recepción.


Y para terminar de dejar el sintonizador óptimo, ya en lo estético, hay que solucionar el alumbrado del dial. En ese momento decido "modernizar" este aspecto, y prescindir del uso de bombillas, que aportan calor adicional y siempre van a estar para fundirse. Así pues, serán usados LED's de alto brillo. Para ello hay que trabajar la placa de metacrilato, realizando unos taladros transversales para alojarlos. En estas dos instantáneas se ve el proceso de colocación.



Y este es el resultado del dial iluminado con esta preciosa luz azulada.


Ya para completar la reparación, con el uso de spray espacífico, se limpian todos los conmutadores y potenciómetros del equipo, para evitar ruidos y falsos contactos. Hay que decir que el estado inicial en este aspecto era penoso y todos generaban abundante ruido. La limpieza se muestra eficaz salvo con uno de los controles, el principal: volumen. Pese a insistir con el limpiador, había una zona del control donde se perdía el volumen de un canal, de modo que el potenciómetro de volumen es extraido y desarmado para una revisión y limpieza en profundidad. Esto fue un auténtico inconveniente, ya que para retirar la placa de potenciómetros hubo que volver a retirar todos los mandos, el frontal de aluminio anodizado, varias placas. En definitiva una tortura. Aqui hay una instantánea doble del potenciómetro original.


Efectivamente es un doble potenciómetro (por el tema del estéreo) y con una toma especial en un tercio de su recorrido para el sistema "Loudness". Pero no era solucionable, justo en la foto de la derecha, en la pista de arriba, apreciamos una erosión en la zona de la toma "Loudness" que provoca la interrupción del sonido. Irremediablemente el potenciómetro requiere ser sustituido.

Este tipo de potenciómetros con toma "Loudness" son muy difíciles de localizar en la actualidad, y al final hubo que acudir a un fabricante japones, la firma "Alps", de alta calidad, que ofrecía un repuesto de las mismas características electrónicas, pero no físicas... con distinta distribución de patillaje y medidas. Esto supone instalar el potenciómetro en el chasis y tener que cablearlo manualmente. Aqui veis dos fotos del proceso.




Pese a lo laborioso de este trabajo, todo resulta satisfactorio, ya que el amplificador - receptor quedó funcionando en condiciones óptimas, con un sintonizador excelente, alta calidad de sonido y un aspecto remozado con la nueva iluminación. Aquí os dejo la foto de despedida. Eso sí, he sudado tinta...
